    产品FAQ

    关于面板ap的端口vlan配置

    来源 : 无线FAQ - 无线基本功能配置指南浏览次数 : 13145 次

    答：支持端口vlan功能的AP型号(AC均支持此功能)：

    衡山：WA1302、WA1303/1303-V2、WA1153

    华山：THA1501-M、THA3002-M

    组网如下：




    主要步骤：

    1.路由器上：

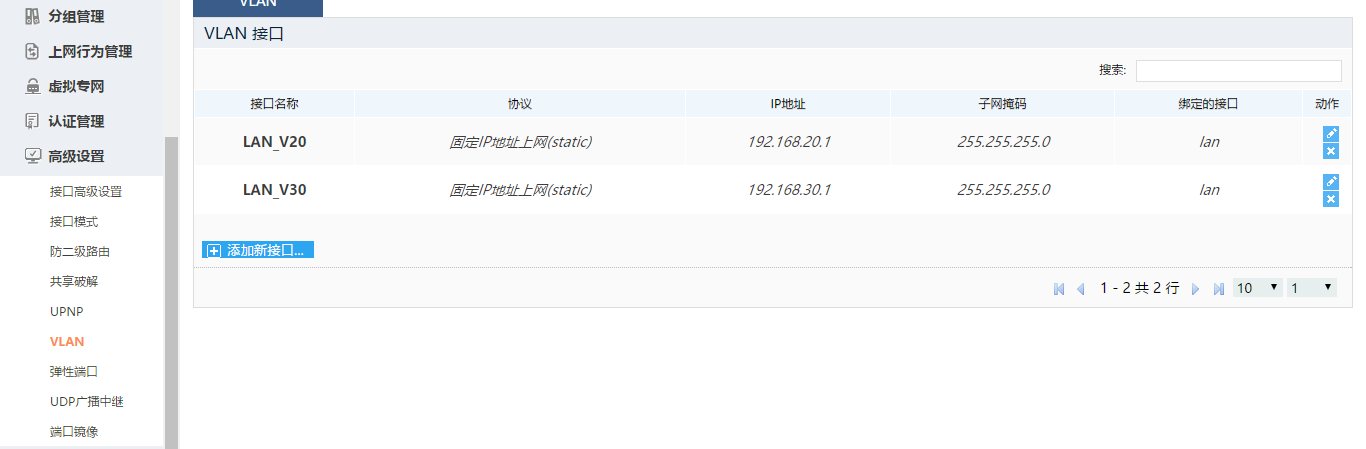

    a.创建vlan20、30虚接口

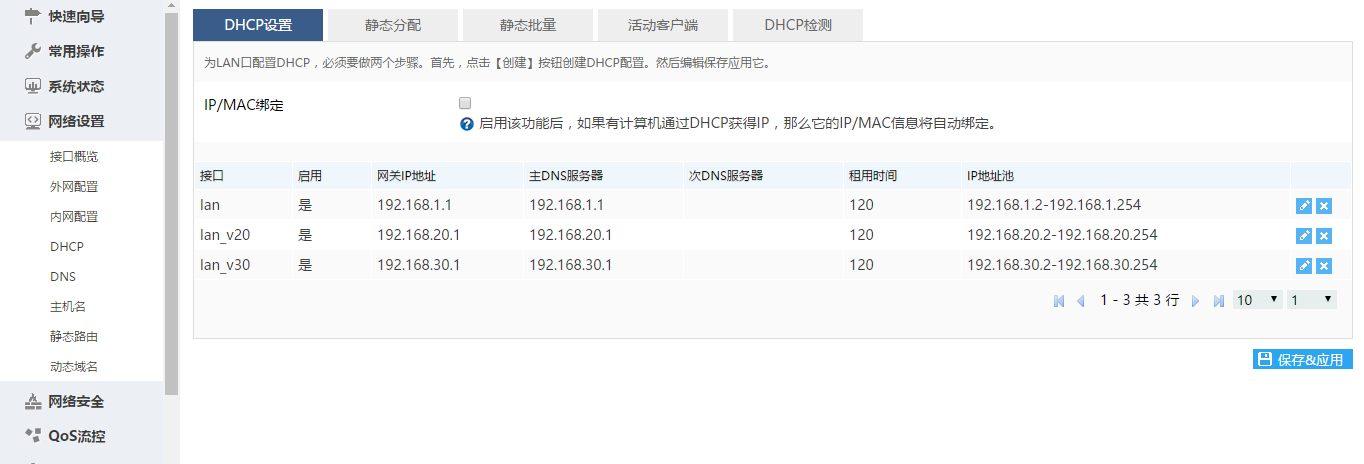

    b.开启对应vlan的DHCP

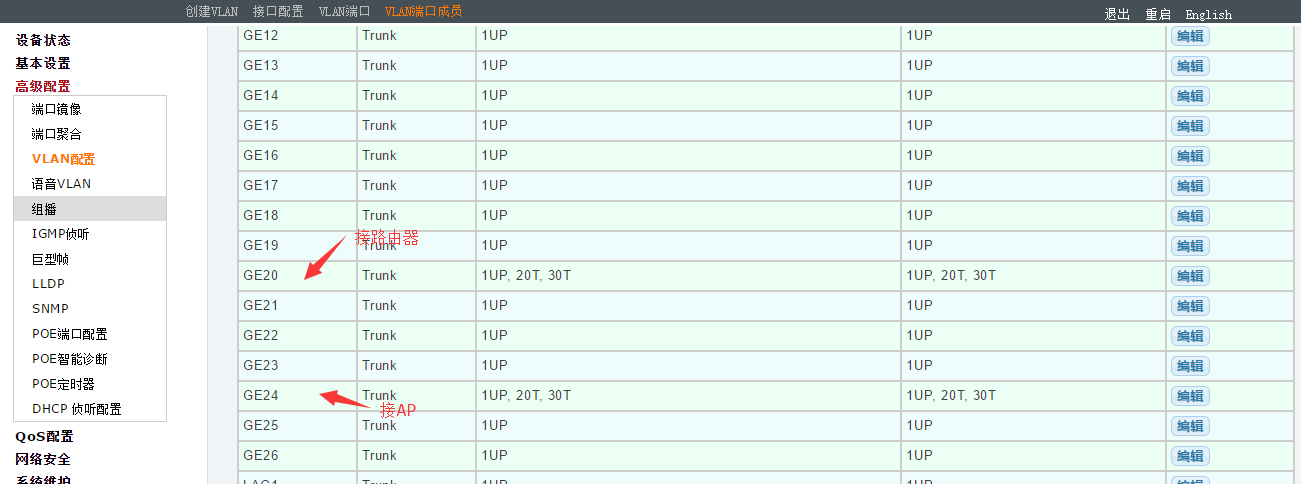

    2.POE上：

    a.接路由器的接口设置为trunk口放通vlan1，20，30

    b.接M-3的接口为trunk 口放通vlan1，20，30

    c.接AP的接口为trunk 口放通vlan1，20，30；


    3.M-3：

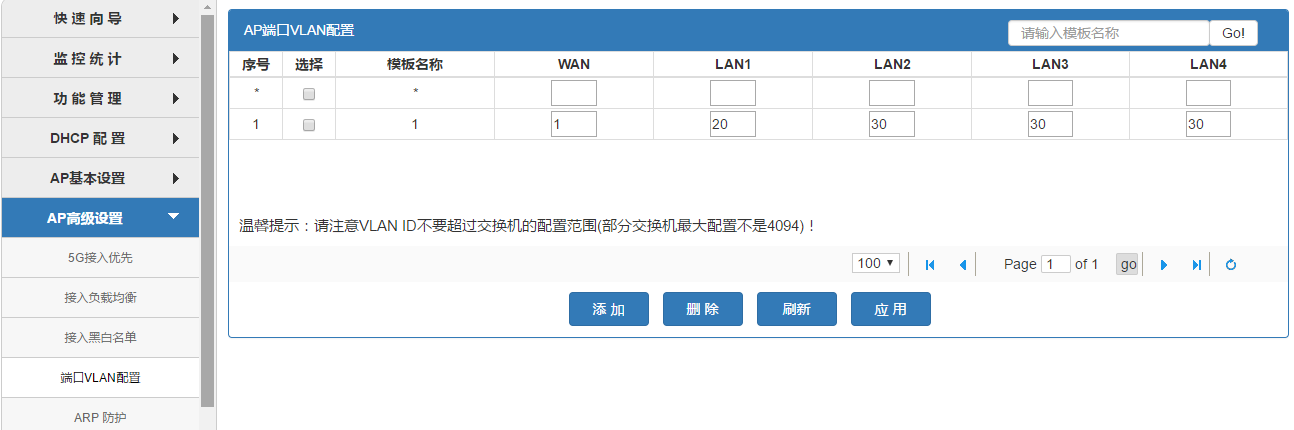

    a.在端口vlan那创建vlan模版(名称为1)，WAN口的vlan对应为无线的上联口(wan数值写为0即wan口为trunk口)；

    b.LAN1口对应面板的最左边第一个接口为vlan20

    c.LAN2口对应面板的第二个接口vlan30.

    d.在高级模板配置里选择ap的vlan模板，并将模版1应用到相应的ap

    4.测试：
    a.接ap的第一个接口，可以获取到路由器VLAN20的地址；

    b.接ap的第二个接口，可以获取到路由器VLAN30的地址。
