    S5300系列的DHCP配置

    来源 : 交换机FAQ - 交换机基本功能和配置问题（恢复出厂配置、功能基本配置等）浏览次数 : 7730 次

    组网：



    需求：

         1.PC1获取192.168.255.0网段的地址；

         2.PC2获取192.168.2.0网段的地址。

    一、命令行配置

    1.进入全局模式创建Vlan 2(Vlan 1默认创建的)


    2.输入exit退出到全局模式Switch(config)#：全局启用三层功能输入ip routing和全局启用DHCP功能：


    3.输入exit退出到全局模式Switch(config)#：修改vlan 1的虚接口地址为192.168.255.2并启用DHCP分配功能，创建vlan 2的虚接口地址为192.168.2.1并启用DHCP分配功能：

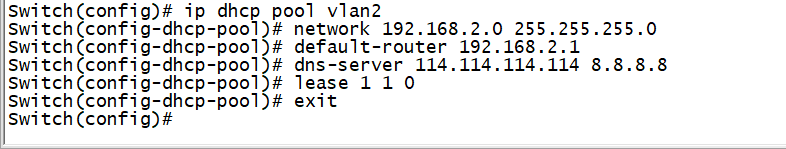

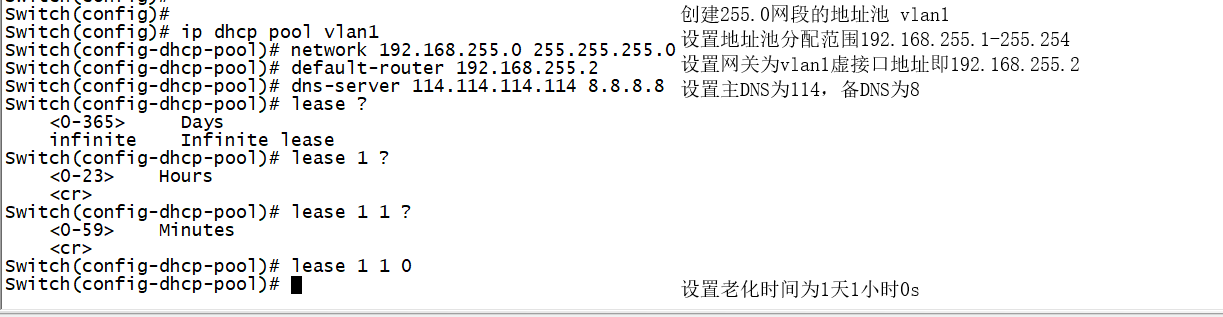

    4.输入exit退出到全局模式Switch(config)#：创建255.0和2.0网段的地址池：


    5.排除掉网关地址


    6.端口Vlan划分将G20口划分为Vlan2(默认所有端口都属于Vlan1)，PC1接到21口可以获取到255.0网段的地址、PC2接到20口可以获取到2.0网段地址：


    二、WEB配置

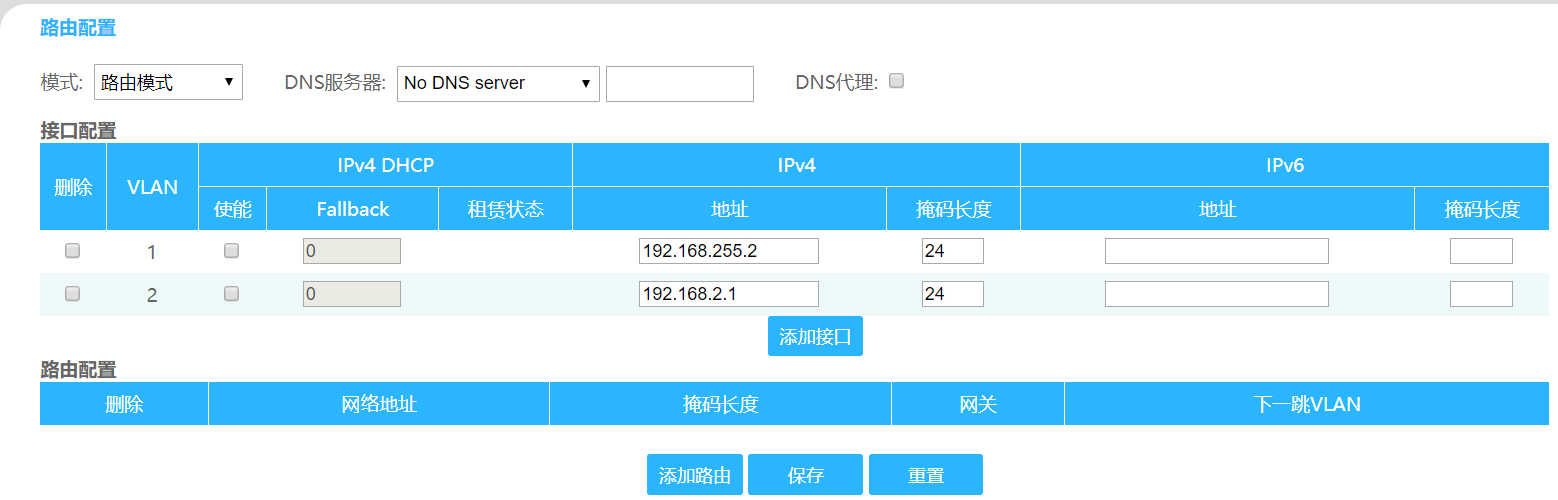

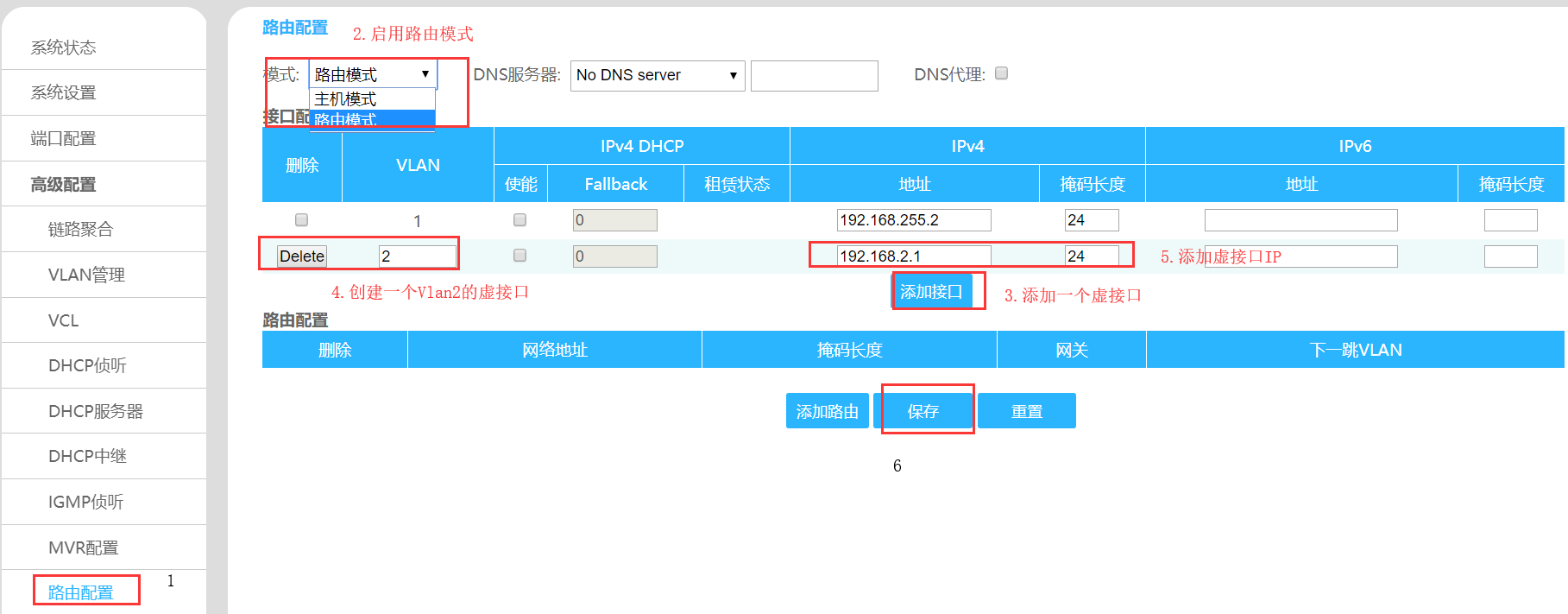

    1.找到高级设置>路由配置，启用三层功能，添加一个Vlan2的虚接口

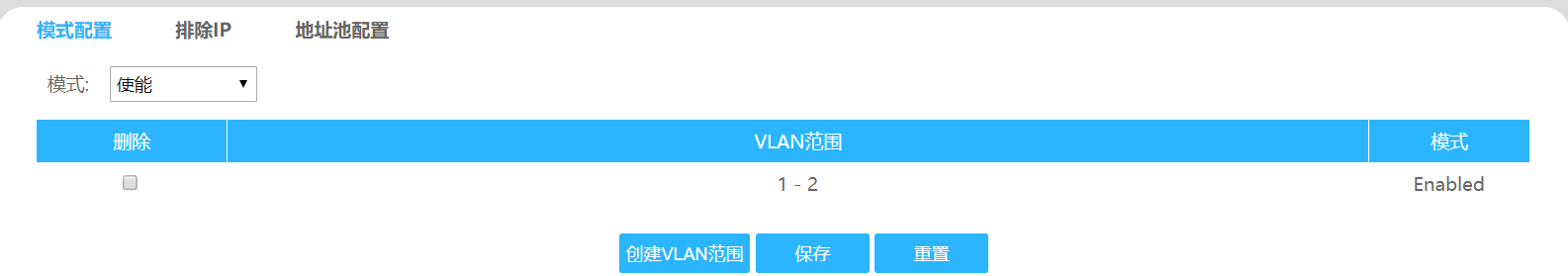

    2.找到高级设置>DHCP配置，全局启用DHCP>开启Vlan1、2的DHCP分配功能>点击保存

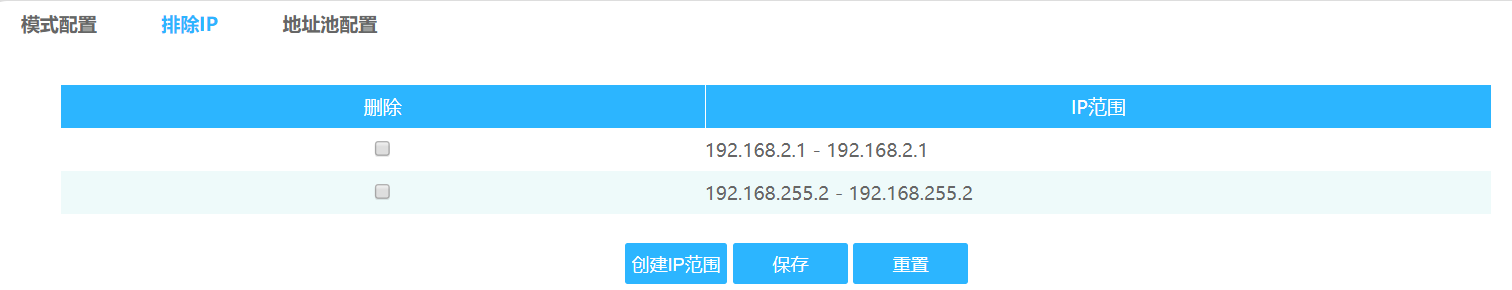

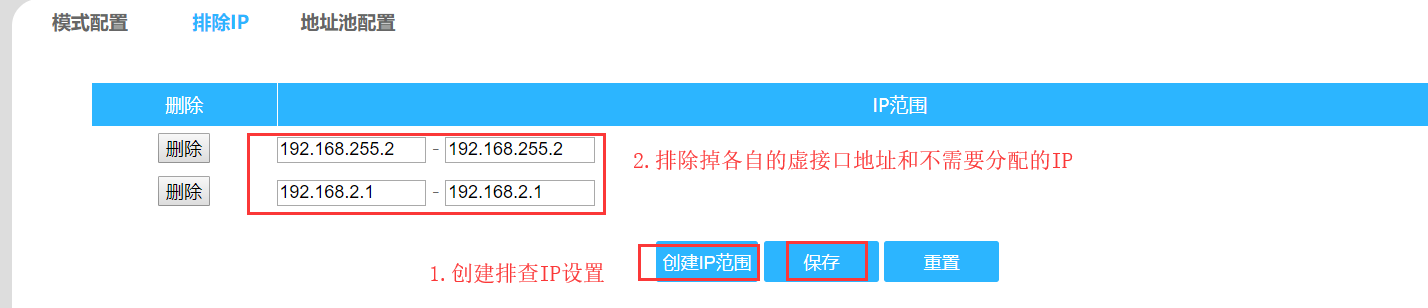

    3.排除掉各自虚接口的地址和不需要分配的IP，并点击保存

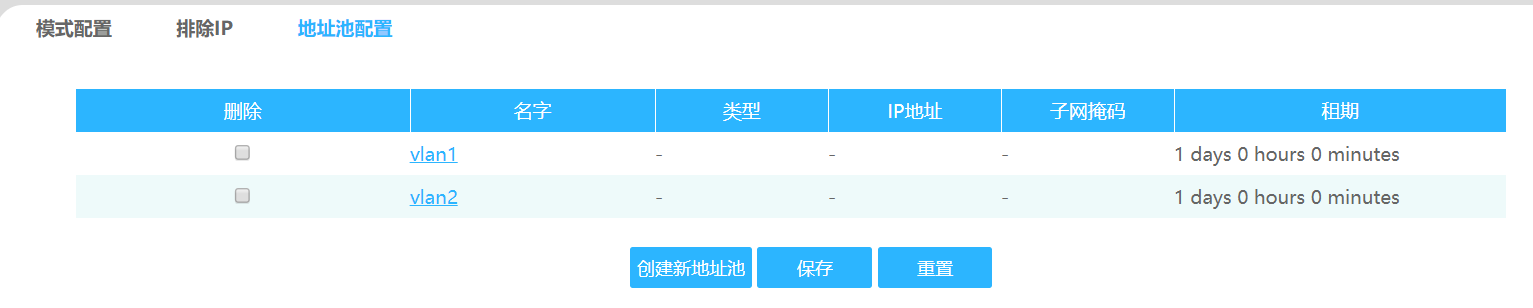

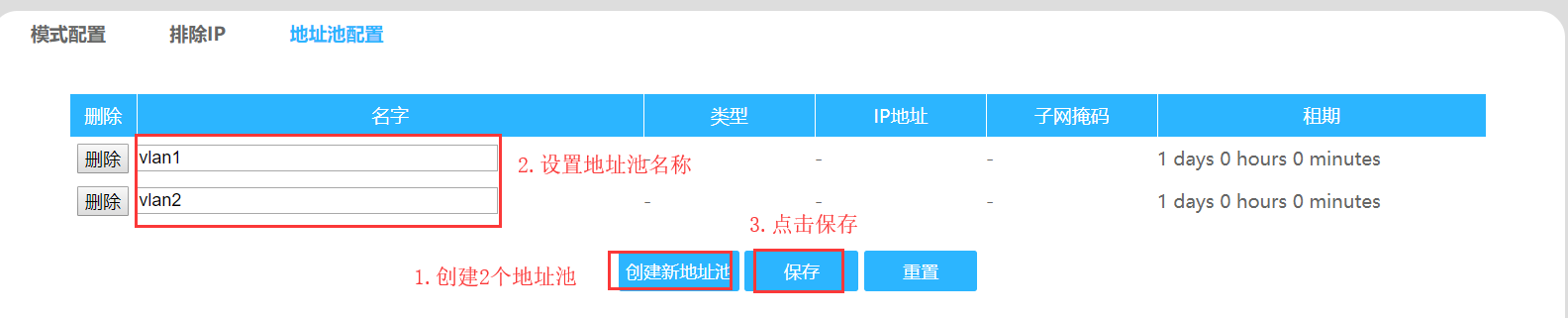

    4.创建地址池，修改地址池名称并点击保存

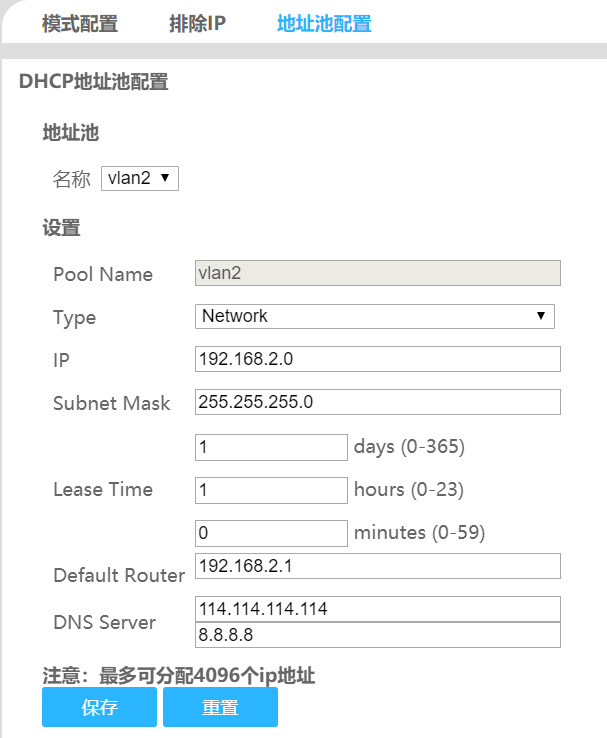

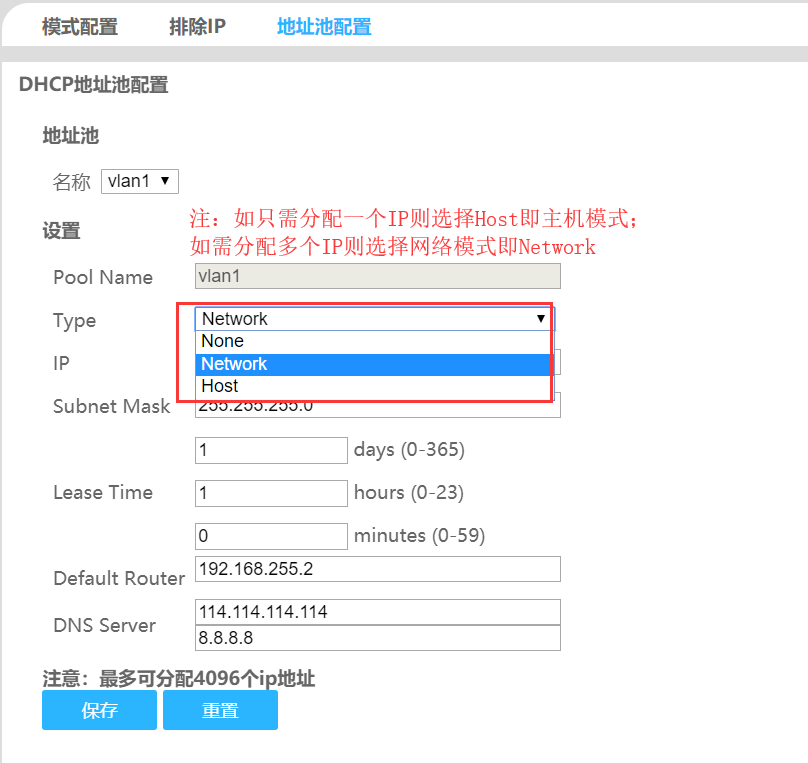

    5.配置地址池(点击淡蓝色字体便可进入修改)

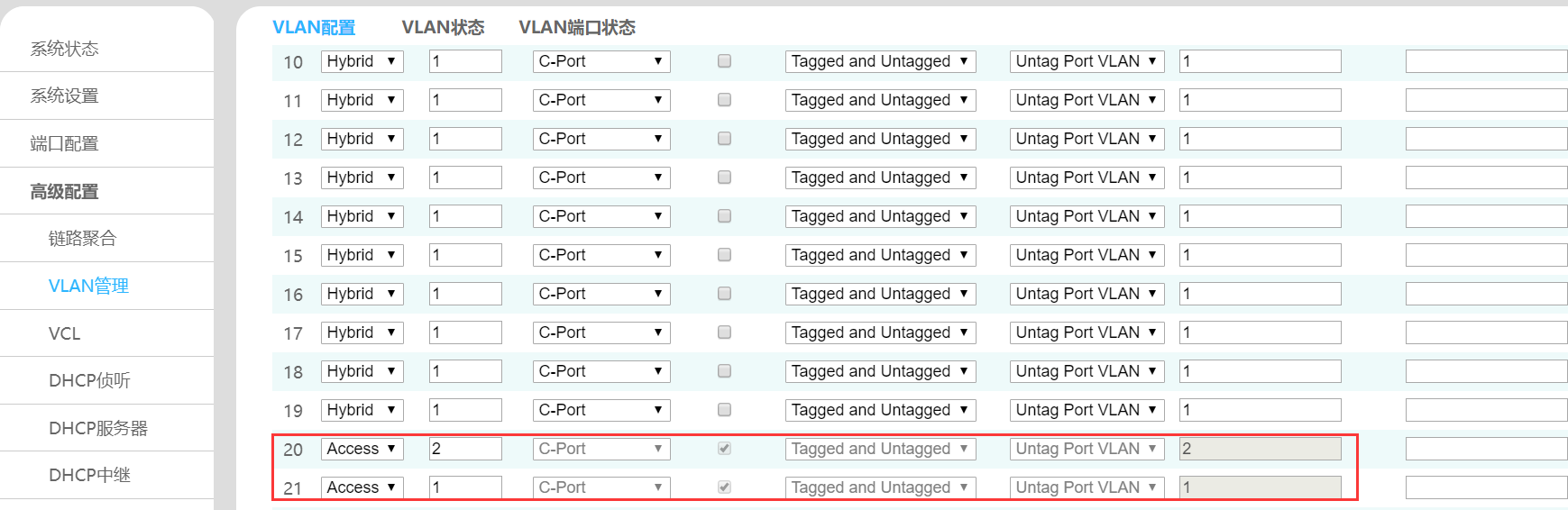

    6.端口Vlan划分，找到高级设置>Vlan配置，将20口设为Access Vlan2


    7.将PC1接到21口能获取到192.168.255.0/24段地址，将PC2接到20口能获取到192.168.2.0/24段地址
