    S1700-E-IES&IES1700-EPOE-IES系列百兆非管理型导轨式工业交换机

    S1700-E-IES系列是百兆非管理型工业以太网交换机。支持1/4/6/8百兆电口,支持1-4个千兆光口(SC)；支持工业现场所需的以太网协议，保证通信网络的稳定性；该系列交换机采用低功耗、无风扇设计，确保无噪声干扰。S1700-E-IES系列工业交换机具有-40℃～75℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使其成为一个即插即用的工业级设备，为用户的以太网设备联网给予可靠、便捷的解决方案。

    分享到 :

    ●  采用优质的光电一体化模块给予良好的光特性和电气特性

    ●  保证数据传输可靠，工作寿命长

    ●  支持全双工或半双工模式，并带有自动协商能力

    ●  网口支持全自动交叉识别

    ●  内带存储转发机制，支持多种协议

    ●  符合工业级运营标准，平均无故障工作在30万小时以上

    ●  工作电源：DC 12-52V、48-57V给予反接保护

    ●  使用SFP光纤接口

    ●  雷击浪涌冲击防护(电源)：5000A(8/20μs)

    项目

    IES4100-1E-1F-V2

    S1700-5E-IES

    S1700-4E-1EF-IES

    S1700-4E-4EF-IES

    S1700-6E-2EF-IES

    S1700-8E-1EF-IES

    S1700-8E-IES

    S1700-4EPOE-1EF-IES

    S1700-4EPOE-2EF-IES

    S1700-6EPOE-2EF-IES

    S1700-8EPOE-1EF-IES

    固定端口

    1个百兆电口；

    1个百兆SC光口；

    5个百兆电口

    4个百兆电口；

    1个百兆SC光口；

    4个百兆电口；

    4个百兆SC光口；

    6个百兆电口；

    2个百兆SC光口；

    8个百兆电口；

    1个百兆SC光口；

    8个百兆电口；

    4个百兆POE口；

    1个百兆SC光口；

    4个百兆POE口；

    2个百兆SC光口；

    6个百兆POE口；

    2个百兆SC光口；

    8个百兆POE口；

    1个百兆SC光口；

    交换容量

    1.52Gbps

    1.52Gbps

    1.52Gbps

    4.256Gbps

    4.256Gbps

    4.256Gbps

    4.256Gbps

    1.52Gbps

    4.256Gbps

    4.256Gbps

    4.256Gbps

    包转发率

    1.13Mpps

    1.13Mpps

    1.13Mpps

    2.2Mpps

    2.2Mpps

    2.2Mpps

    2.2Mpps

    1.13Mpps

    1.8088Mpps

    2.2Mpps

    2.2Mpps

    工作温度

    -40~75°C

    存储温度

    -40~85°C

    相对湿度

    5%～95%无凝结

    电源特性

    输入电压：DC 12-52V

    支持双电源冗余

    支持内置过流4.0A保护

    支持反接保护

    输入电压：DC 48-57V

    支持双电源冗余

    支持内置过流4.0A保护

    支持反接保护

    包缓冲区

    512K

    512K

    512K

    512K

    512K

    1M

    1M

    512K

    512K

    512K

    1M

    MAC地址

    1K

    1K

    1K

    1K

    1K

    1K

    1K

    1K

    1K

    1K

    8K

    整机功耗

    <3W

    <5W

    <5W

    <5W

    <5W

    <10W

    <10W

    <5W

    <5W

    <5W

    <10W

    网络协议

    IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3x;

    行业标准

    EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A

    EMS :IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电

    IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

    IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线 : ±2kV

    IEC(EN)61000-4-5(Surge) : 网口 : ±4kV CM//±2kV DM ;

    IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz)

    IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s

    IEC(EN )61000-4-8

    Shock:IEC 60068-2-27

    Freefall:IEC 60068-2-32

    Vibration:IEC 60068-2-6

    机械特性

    外壳：铝制属外壳

    安装：DIN 卡轨式，壁挂式安装

    散热方式：自然冷却，无风扇

    POE特性

     不支持

    标准PoE：IEEE802.3af/ IEEE802.3at

    输出功率：最大功率15.4W (IEEE 802.3af)、最大功率30W (IEEE 802.3at) 、POE端口自动识别af/at

    尺寸

    118(L)*86(W)*39(H)mm

    143(L)*101(W)*44(H)mm

    LED指示

    电源指示灯：PWR

    接口指示灯：电口、光口（Link/ACT）

    防护等级

    IP40

    平均无故障时间

    300,000 小时

    非管理型

    设备型号

    设备信息

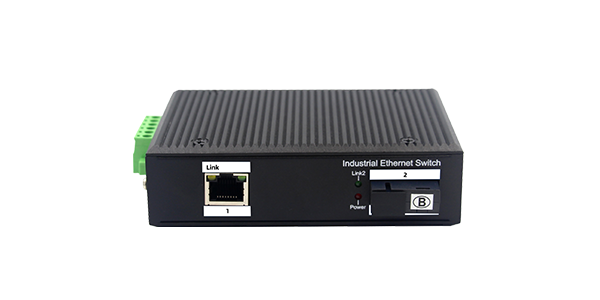

    S1700-1E-1EF-IES

    1个百SC光口（单模单纤/20KM/波长1310nm）+1个百兆电口，IP40防护等级；DC12~52V供电或者研讨电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含研讨电源适配器（输出DC12~52V）；

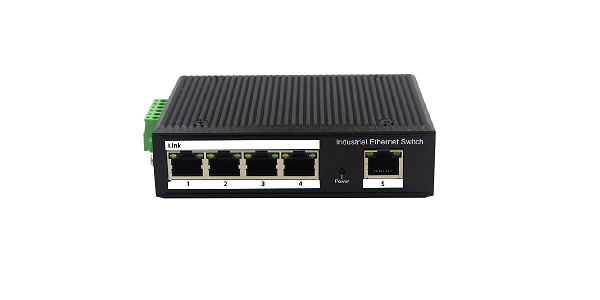

    S1700-5E-IES

    5个百兆电口；IP40防护等级；DC12~52V供电或者研讨电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含研讨电源适配器（输出DC12~52V）；

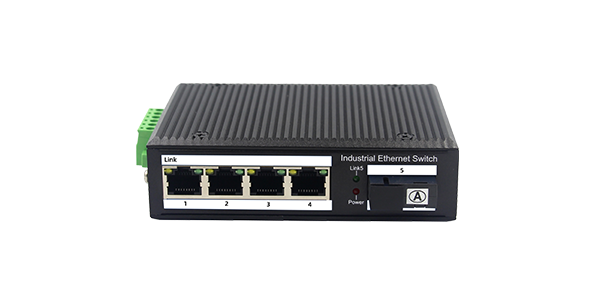

    S1700-4E-1EF-IES

    1个百SC光口（单模单纤/20KM/波长1310nm）+4个百兆电口；IP40防护等级；DC12~52V供电或者研讨电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含研讨电源适配器（输出DC12~52V）；

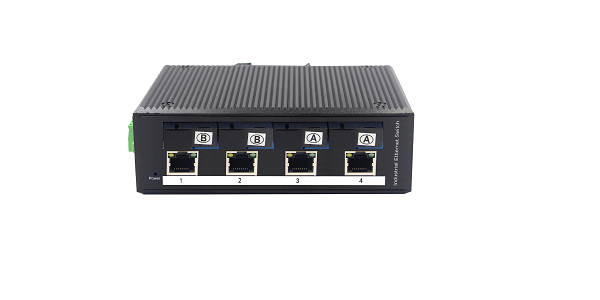

    S1700-4E-4EF-IES

    4个百SC光口（单模单纤/20KM/波长1310nm）+4个百兆电口；IP40防护等级；DC12~52V供电或者研讨电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含研讨电源适配器（输出DC12~52V）；

    S1700-6E-2EF-IES

    2个百SC光口（波长1310nm和波长1550nm各一个，单模单纤/20KM）+6个百兆电口；IP40防护等级；DC12~52V供电或者研讨电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含研讨电源适配器（输出DC12~52V）；

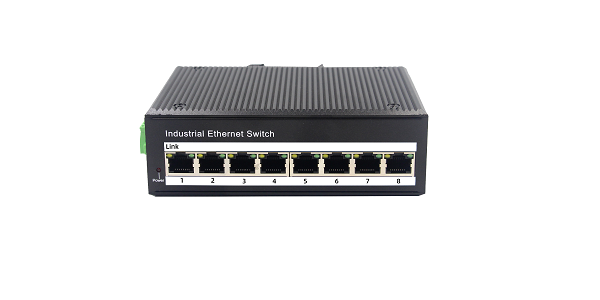

    S1700-8E-IES

    8个百兆电口，IP40防护等级，DC12~52V供电或者研讨电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含研讨电源适配器（输出DC12~52V）；

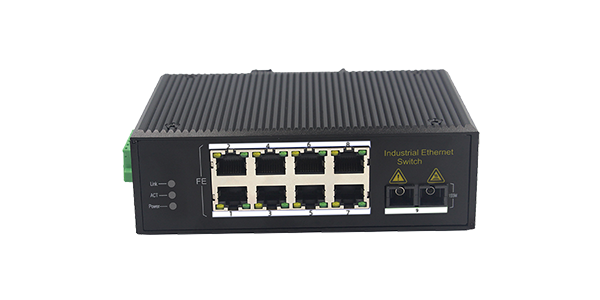

    S1700-8E-1EF-IES

    1个百SC光口（单模单纤/20KM/波长1310nm）+8个百兆电口，IP40防护等级，DC12~52V供电或者研讨电源适配器供电（输出DC12~52V）；宽温（-40℃-75℃）；导轨式；非管理；默认不含研讨电源适配器（输出DC12~52V）；

    S1700-4EPOE-1EF-IES

    1个百SC光口（单模单纤/20KM/1310nm）+4个百兆电口（POE）；IP40防护等级；DC48~57V供电或者研讨电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含研讨电源适配器（输出DC48~57V）；

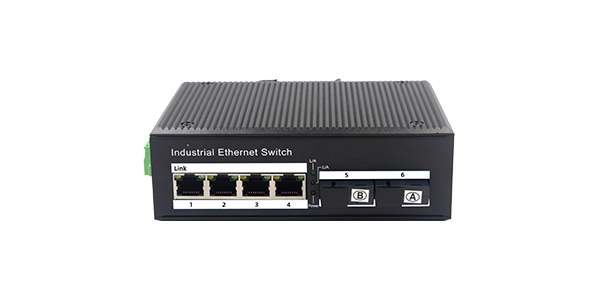

    S1700-4EPOE-2EF-IES

    2个百SC光口（波长1310nm和波长1550nm各一个，单模单纤/20KM）+4个百兆电口（POE）；IP40防护等级；DC48~57V供电或者研讨电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含研讨电源适配器（输出DC48~57V）；

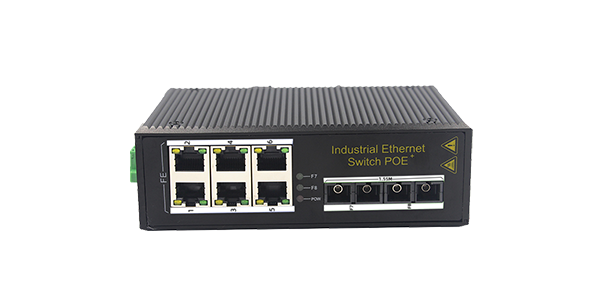

    S1700-6EPOE-2EF-IES

    2个百SC光口（波长1310nm和波长1550nm各一个，单模单纤/20KM）+6个百兆电口（POE）；IP40防护等级；DC48~57V供电或者研讨电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含研讨电源适配器（输出DC48~57V）；

    S1700-8EPOE-1EF-IES

    1个百SC光口（单模单纤/20KM/1310nm）+8个百兆电口（POE）；IP40防护等级；DC48~57V供电或者研讨电源适配器供电（输出DC48~57V），宽温（-40℃-75℃），导轨式，非管理，默认不含研讨电源适配器（输出DC48~57V）；

    选配研讨电源适配器

    适配器参数

    PWR-DC-12V

    100～240VAC输入，12V/1A输出，最大功率12W。

    PWR-DC-24V

    100～240VAC输入，24V/1A输出，最大功率24W。

    PWR-DC-50W

    170～264VAC输入，48V/1A输出，最大功率50W。

    PWR-DC-80W

    170～264VAC输入，52V/1.5A输出，最大功率80W。

    PWR-DC-120W

    170～264VAC输入，52V/2.5A输出，最大功率120W。
