S1700-EG-PWR

开箱即用，部署便捷

交换机部署非常简单，上电后无需任何配置操作，只需要将IP摄像头连接到交换机上，即可快速组建视频监控传输网络。

百兆下行、光口上行，适应各种企业需求

端口速率自适应，根据所连接设备端口数率，交换机能够自动适应到与之匹配的10Mbps、100Mbps等不同速率。

上行口带宽不断是网络组建最关注的重点，特别是对于安防监控网络来说，高标准的上行带宽无疑给网络带来了一条畅通无阻的康庄大道。

在园区等一些网络中受距离限制，中心机房和分支交换机相隔甚远，纯电口交换机难以部署，如增加光电转化器等设备无疑额外增加了项目预算以及网络稳定隐患节点。拥有光口上行交换机无疑是最佳选择。

大功率，端口利用率高

交换机均采用大功率POE输出，24口支持370W POE输出，16口支持220WPOE输出，8口支持100W POE输出，每款交换机均能端口满载；

独创的短路保护技术

当有大电流和其它电力故障时，将启动短路功能切断供电，防止烧坏设备并可避免由线路故障或安装错误引起的网络故障

项目	S1700D-8E-2G-1F-HPWR	S1700D-16E-2G-1F-HPWR	S1700-24E-2CGF-HPWR
固定端口	8个百兆电口（8个POE口） 2个千兆电口 1个千兆SFP光口	16个百兆电口（16个POE口） 2个千兆电口 1个千兆SFP光口	24个百兆电口（24个POE口） 2个千兆电口/2个千兆SFP复用光口
供电标准	IEEE802.3af/at标准自适应
最高输出功率	30W
总功率	POE最大输出功率100W，电源最大功率120W	POE最大输出功率220W，电源最大功率250W	POE最大输出功率370W，电源最大功率400W
POE脚位	1/2(+)，3/6(-)；
交换容量	7.6Gbps	9.2Gbps	64Gbps
转发模式	全线速存储转发
转发速率	10M:14880pps/port
	100M:148809pps/port
	1000M:1488095pps/port
工作温度	0~40°C		-10~50°C
存储温度	-40~70°C		-40~70°C
工作湿度	10%～90%无凝结
存储湿度	5%～95%无凝结
外观尺寸	200(L)118(W)44(H)mm	270(L)180(W)44(H)mm	440(L)×285(W)44(H)mm
防雷等级	2KV
输入电源	AC:110～240V/50～60Hz/120W	AC:110～240V/50～60Hz/250W	AC:110～240V/50～60Hz/400W
整机重量	<1Kg	<2.5Kg	<4.5Kg

非管理交换机

设备名称	设备信息

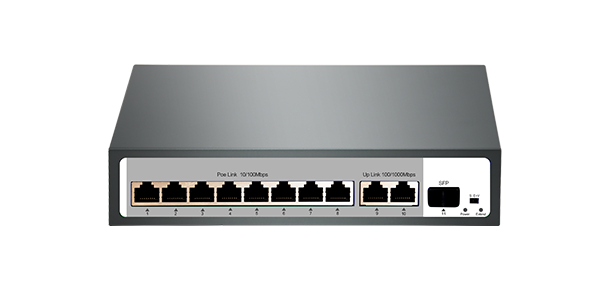

S1700D-8E-2G-1F-HPWR	8个百兆电口（8个POE口）+2个千兆电口+1个千兆SFP光口、IEEE 802.3af/at标准、POE最大输出功率100W，电源最大功率120W

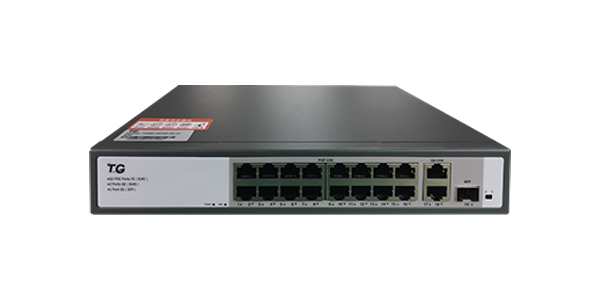

S1700D-16E-2G-1F-HPWR	16个百兆电口（16个POE口）+2个千兆电口+1个千兆SFP光口、IEEE 802.3af/at标准、POE最大输出功率220W，电源最大功率250W

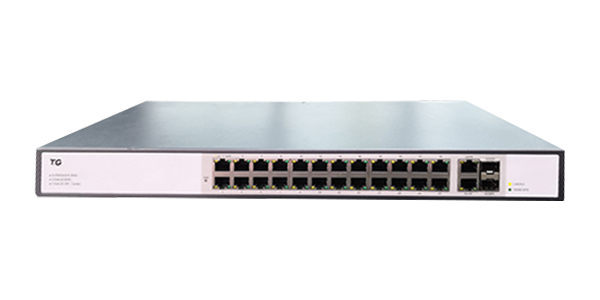

S1700-24E-2CGF-HPWR	24个百兆电口（24个POE口）+2个千兆电口/2个千兆SFP复用光口、IEEE 802.3af/at标准、POE最大输出功率370W，电源最大功率400W
光纤模块	模块信息
SFP-GE-SX-MM850	千兆SFP多模模块-(850nm,0.55km,LC)
SFP-GE-LX-SM1310	千兆SFP单模模块-(1310nm,20km,LC)
SFP-GE-LX-SM1550	千兆SFP单模模块-(1550nm,80km,LC)
