S7500E-V3系列是TG公司面向大中型园区网、企业网推出的新一代核心交换机。该系列产品采用业界先进的分布式多级交换矩阵架构，搭载TG自主知识产权的TG-S-OS操作系统，在给予高性能的IPv4/v6线速交换服务基础上，结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术，从而保证了网络最长时间的不间断通信能力。

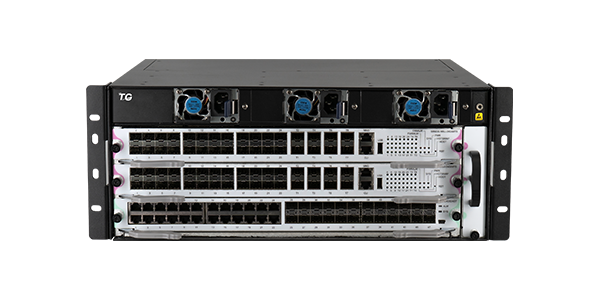

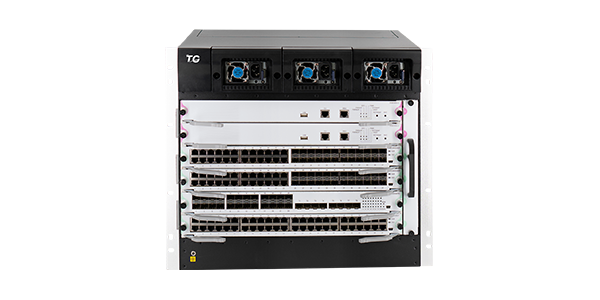

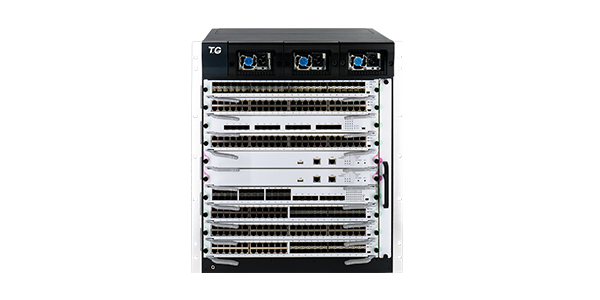

S7500E-V3系列核心交换机有S7503E-V3、S7506E-V3、S7510E-V3几种产品形态，选配端口组合丰富的各类型业务板卡，能够满足不同规模网络对设备的端口密度及性能要求。先进的硬件架构设计，业界领先的强大处理能力
面向十万兆平台设计，采用业界先进的分布式多级交换矩阵架构，搭载高性能的ASIC交换芯片和多核处理器，满足运营级核心设备的高性能、高容量、高密度及可拓展的要求。
支持高密度的万兆业务板，并且实现板卡间三层全线速无阻塞交换。
运营级的高可靠性
基于HPS（Hitless Protection System）无中断保护系统，S7500E-V2的关键器件，如系统主控单元、电源系统、风扇系统均采用冗余设计，所有系统模块均可热插拔，支持故障时无缝切换，无需人工干预。
支持STP/RSTP/MSTP协议，支持VRRP协议，同时支持环网保护，双上行主备链路保护，LACP链路聚合等简单高效的冗余保护机制。
支持ISSU（In-Service Software Upgrade）业务不中断系统升级，及GR（Graceful Restart）优雅重启for OSPF/BGP等路由协议，保证系统升级及主控切换时用户数据的不间断转发。
超高精度的BFD双向链路检测机制，顺利获得和二、三层协议的联动，实现毫秒级的故障检测及业务恢复，极大程度地提高了网络系统的可靠性。
完善的以太网OAM机制，支持802.3ah、802.1ag和ITU-Y.1731，顺利获得对网络运行状态的实时监控，实现对故障的快速检测与定位。
S7500E-V2软硬件的高可靠性设计，满足电信级业务50ms的故障恢复时间要求，真正做到了运营级核心设备5个9（99.999%）的高可靠性。
创新的VSS虚拟化集群交换技术
S7500E-V2支持虚拟化集群交换技术，可以将多台物理设备虚拟化为逻辑上的一台设备，其虚拟系统的性能、可靠性、灵活性及管理相比于独立的物理设备具有无与伦比的优越性。
性能翻倍：虚拟化系统可以充分利用物理设备间的每一条链路，避免传统组网模型生成树协议对链路的阻塞，物尽其用，性能翻倍，最大程度保护原有链路投资。
高可靠性：基于先进的分布式处理技术，顺利获得高效的跨物理设备链路聚合功能，实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离，给予不间断的三层路由转发，避免了单点故障所造成的业务中断，极大地提高了虚拟系统的可靠性。
易管理：整个虚拟系统实现单一IP统一管理，实际物理设备对用户透明，简化了对网络设备和网络拓扑的管理，大大提高了网络运营效率，从而有效降低运营维护成本。
丰富的业务特性
完善的二、三层组播路由协议，满足IPTV、多终端的高清视频监控和高清视频会议的接入需求；
齐备的三层路由协议，超大的路由表容量，满足各种类型的网络互联需求，可组建超大型的园区网、企业网和行业用户专网。
全面的IPv6解决方案
全面支持IPv6协议族，支持IPv6邻居发现、ICMPv6、Path MTU发现、DHCPv6等IPv6特性。
支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等，满足纯IPv6网络设备管理及业务控制的需要。
支持MLD、MLD Snooping等IPv6组播特性，支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议，为用户给予完善的IPv6二、三层解决方案。
支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、自动隧道、6to4隧道、ISATAP隧道等隧道技术，保证IPv4网络向IPv6网络的平滑过渡。
完善的安全机制
设备级安全防护：先进的硬件架构设计，硬件实现对报文的分级调度及保护，支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击；支持命令行分级保护，不同级别用户拥有不同管理权限；
完备的安全认证机制：支持IEEE 802.1x、Radius、BDTacacs+等，可为用户给予完备的安全认证机制。
增强的业务安全机制：支持相关路由协议的明文或MD5认证，支持uRPF逆向路由查找技术，可有效控制非法业务；硬件级报文深度检测和过滤技术，支持对控制报文和数据报文的深度检测，从而有效隔离非法数据报文，提高网络系统的安全性。|
项目 |
S7503E-V3 |
S7506E-V3 |
S7510E-V3 |
|
|
接口 |
交换容量 |
20.8/48Tbps |
20.8/87.2Tbps |
27.6/153.6Tbps |
|
包转发率 |
2880/16800Mpps |
3240/26800Mpps |
3600/48960Mpps |
|
|
槽位数量 |
3 |
6 |
10 |
|
|
业务槽位数量 |
3 |
4 |
8 |
|
|
物理规格 |
相对湿度 |
10%～90%无凝结 |
||
|
运行温度 |
0°C～40°C |
|||
|
电源特性 |
研讨：100-240VAC，50/60 Hz |
|||
|
电源冗余 |
1+1备份，支持热插拔 |
|||
|
MAC交换功能 |
支持静态配置和动态学习MAC地址 支持查看和清除MAC地址 MAC地址老化时间可配置 支持MAC地址学习数量限制 支持MAC地址过滤功能 支持黑洞MAC表项 |
|
VLAN |
支持4K VLAN表项 支持GVRP 支持1：1和N：1 VLAN Mapping 支持基本QinQ和灵活QinQ功能 支持Private VLAN |
|
STP |
支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP） 支持BPDU保护、根保护、环路保护 |
|
组播 |
支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持组播组策略及组播组数量限制 支持组播流量跨VLAN复制 支持PIM-SM、PIM-DM |
|
IPv4 |
支持静态路由、RIP v1/v2、OSPF、BGP 支持策略路由 支持等价路由实现负载均衡 支持OSPF、BGP的Graceful Restart 支持BFD for OSPF、BGP |
|
IPv6 |
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6邻居发现 支持Path MTU发现 支持MLD、MLD Snooping 支持IPv6静态路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 |
|
QoS |
支持基于L2/L3/L4协议头各字段的流量分类 支持CAR流量限制 支持802.1P/DSCP优先级重新标记 支持SP、WRR、SP+WRR等队列调度方式 支持Tail-Drop、WRED等拥塞避免机制 支持流量监管与流量整形 |
|
分流应用 |
支持Ingress和Egress ACL，支持匹配L2、L3、L4和IP五元组，进行复制、转发、丢弃 支持Hash同源同宿负载均衡，保证流量输出的会话完整性 |
|
安全特性 |
支持基于L2/L3/L4的ACL流识别与过滤安全机制 支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等 支持对组播、广播、未知单播报文的抑制功能 支持端口隔离 支持端口安全、IP+MAC+端口绑定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x认证 支持Radius、BDTacacs+认证 支持uRPF 支持命令行分级保护 |
|
可靠性 |
支持双主控冗余 支持电源1+1备份 支持主控、业务卡热插拔及业务自动恢复 支持静态/LACP方式链路聚合，支持跨业务卡的链路聚合 支持EAPS，ERPS等环网保护 支持VRRP 支持以太网OAM 802.3ah/802.1ag/ITU-Y.1731 支持GR for OSPF、BGP 支持BFD for OSPF、BGP 支持ISSU业务不中断系统升级 |
|
管理与维护 |
支持Console、Telnet、SSH 支持SNMP v1/v2/v3 支持TFTP方式的文件上传、下载管理 支持RMON 支持sFLOW、Netflow流量统计分析 VSS虚拟化功能 |
|
主机名称 |
设备信息 |
|
S7503E-V3 |
S7503E-V3总装机箱（包含1个风扇盘，3个电源槽位，标配不含电源，2个业务型主控槽位，1个业务槽位） |
|
S7506E-V3 |
S7506E-V3总装机箱（包含1个风扇盘，3个电源槽位，标配不含电源，2个主控槽位，4个业务槽位） |
|
S7510E-V3 |
S7510E-V3总装机箱（包含1个风扇盘，3个电源槽位，标配不含电源，2个主控槽位，8个业务槽位） |
|
电源模块 |
模块信息 |
|
S7503E-PWR-AC-350-V3 |
350W研讨电源模块（仅适用于S7503E-V3） |
|
S7500E-PWR-AC-550-V3 |
550W研讨电源（仅适用于仅用于S7506E-V3、S7510E-V3） |
|
主控板 |
模块信息 |
|
S7503E-MSU-24G-8TF-V3 |
S7503E-V3业务型主控卡，24千兆电（RJ45）+8万兆光（SFP+） |
|
S7503E-MSU-24F-8TF-V3 |
S7503E-V3业务型主控卡，24千兆光（SFP）+8万兆光（SFP+） |
|
S7500E-MSU-I-V3 |
S7500E-V3专用I型主控板（仅用于S7506E-V3、S7510E-V3） |
|
S7500E-MSU-II-V3 |
S7500E-V3专用II型主控板（仅用于S7506E-V3、S7510E-V3） |
|
业务板 |
模块信息 |
|
S7500E-48GF-V3 |
24端口千兆电（RJ45）+24端口千兆光（SFP）业务板 |
|
S7500E-24G-8TF-V3 |
24端口千兆电（RJ45）+8端口万兆光（SPF+）业务板 |
|
S7500E-24F-8TF-V3 |
24端口千兆光（SFP）+8端口万兆光（SPF+）业务板 |
|
S7500E-48G-V3 |
48端口千兆电（RJ45）业务板 |
|
S7500E-48F-V3 |
48端口千兆光（SFP）业务板 |
|
S7500E-16TF-V3 |
16端口万兆光（SFP+）业务板 |
