项目

S7503A

接口

扩展插槽

3个扩展板插槽

交换容量

20.8Tbps

包转发速率

16800Mpps

物理规格

相对湿度

10%～90%无凝结

运行温度

0～50°C

电源特性

研讨：100-240VAC，50/60 Hz

电源冗余

1+1备份，支持热插拔

物理尺寸

483mm×455mm×260mm

功耗

180W

标准

6U

使用特性

热插拔

支持板卡、电源、风扇、接口模块热插拔

项目

S7503A

支持协议标准

IEEE 802.3,10BASE-T以太网

IEEE 802.3u,快速以太网标准

IEEE 802.3ab,千兆以太网标准

IEEE 802.3z,千兆以太网光纤标准

IEEE 802.3ae,10G以太网标准

MAC地址

128K MAC地址表

自动更新，双向学习

MAC地址老化时间设置

端口缓存（buffer）

128Mb

巨型帧（Jumbo Frame）

9216bytes

AI智能

交换机内置AI智能模块，可与网安在线AI平台联动实现智能开局、智能可视、智能监测、智能管理、智能自愈、智能识别、智能运维等AI智能功能

VLAN配置

最大4096个VLAN

基于端口的VLAN

802.1Q标准的VLAN

生成树

STP生成树协议

RSTP快速生成树协议

MSTP多生成树协议

端口汇聚

静态聚合、动态聚合

端口镜像

多对一的端口镜像，对镜像源端口的数量没有限制

支持4组镜像

端口流控

半双工基于背压式控制；

全双工基于PAUSE帧；

端口限速

基于端口的输入/输出带宽管理

IP路由

静态路由

OSPF，RIP，BGP

冗余备份

VRRP

IPv6

静态路由、RIPng、OSPFv3

支持IPv6和IPv4双栈

支持Pingv6、Telnetv6

组播控制

IGMP Snooping；

DHCP

DHCP Server

DHCP Snooping

DHCP Relay

风暴抑制

对广播、组播、单播等进行抑制

安全特性

硬件IP ACL，MAC ACL，Vlan ACL，支持基于三、四层的ACL功能

硬件基于端口的IP+MAC绑定

用户分级管理和口令保护

QOS

802.1p端口队列优先级算法

Cos/Tos，QOS标记

WRR (Weighted Round Robin)，加权优先级轮转算法

网线线序

Auto-MDIX功能，自动识别直通网线和交叉网线

协商模式

端口自动协商功能（自协商传输速率和双工模式）

系统维护

配置文件上传/下载

升级包上传

WEB恢复出厂配置

系统日志功能

支持Ping

网络管理

WEB界面管理（支持http及http协议）

CLI界面管理

Telnet远程管理

SSH 2.0

支持SNMP网管

支持NTP客户端

支持网安在线AI平台管理

支持云端管理

 主机名称

设备信息

S7503A

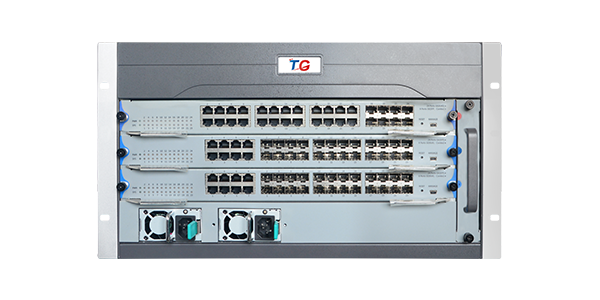

S7503A核心路由交换机主机（3个扩展槽灵活扩展业务板，2个电源插槽）

电源模块

电源信息

PWR-AC-180

220V研讨电源模块，输入电压AC 100-240V，最大功率180W；支持热插拔；

业务板

业务板卡信息

S7503A-24F-8G

24个千兆SFP光口，8个10/100/1000M复用电口；支持热插拔；

S7503A-24G-8F

24个10/100/1000M电口，8个千兆SFP复用光口；支持热插拔；

S7500A-24F-V2

24个千兆SFP光口；支持热插拔；

S7503A-48G

48个10/100/1000M电口；支持热插拔；

S7503A-48F

48个千兆SFP光口；支持热插拔；

S7500A-48GF-V2

24个千兆SFP光口，24个10/100/1000M电口；支持热插拔；

S7503A-12TF-8G

12个万兆SFP+光口，8个10/100/1000M电口；支持热插拔；
